詳細情報 |
|||
| 主な鋼種: | 日本の NAS630 (推奨)、NAS301 | 表面粗さ: | Ra≦0.15μm、Rz≦1.5μm |
|---|---|---|---|
| サービスの拡張性: | 5%以上 | 標準サイズ (L*W mm): | 1500*1295、1300*800、1295*787、1295*1613、1295*1143、1285*750、1280*1120mmなど |
| 項目名: | PCBラミネーション鋼板 | 最高使用温度: | 1.0～≦400℃ |
| ハイライト: | PCBラミネーション鋼板,日本製 高精度NAS合金鋼板,印刷回路板の熱圧プレート |
||
製品の説明

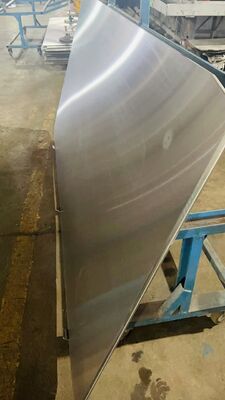

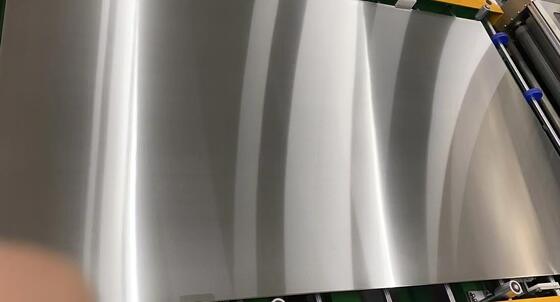

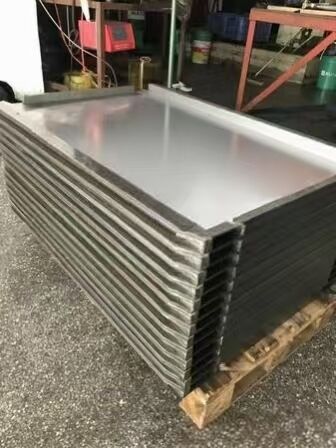

PCBラミネーション鋼板 - 日本の高精度NAS合金鋼
プロの高精度ラミネーション鋼板が,印刷回路板 (PCB) の熱圧およびラミネーションプロセスのために特別に開発されています.超厳格な工業製造基準を満たすために設計された.
製品概要
MKSP-PCB-400は,印刷回路板 (PCB) のホットプレスおよびラミネーションプロセスのために専門的に開発された成熟し信頼性の高い高精度ラミネーション鋼板です.PCBとCCLラミネーション補助材料業界で長年の深い関与工業用PCB製造の超厳格なプレッシング基準を完全に満たす高精度ラミネートと隔壁鋼板の供給に特化した.
この製品シリーズは,高膨張係数による降水硬化鋼NAS630とNAS301 (NAS630が好ましいグレード) を含む輸入された日本のNASメタルージカル原材料を採用している.先進的な産業用熱処理と超精密磨削技術と組み合わせた鋼板は超高硬さ,超低表面荒さ,安定した熱伝導性を備えています
BURKLE,LAUFFER,CEDAL,HELD,DATIAN,WEIDIとDIPUERなどの主流のPCBラミネーターブランドと普遍的に互換性があり,PCBラミネートプレート,プレス鋼板,隔壁板と鏡鋼板, 世界的に高出力高品質PCB生産のためのコア精密消費品として機能しています.
PCBとは?
プリント回路板 (PCB) は,グローバル電子機器産業における基本的で欠かせない部品です.安定した機械的サポートと電子部品の精密な電気接続を提供します.電子機器は,ほとんどすべての消費者,工業,自動車用電子機器をカバーしています.熱安定性およびPCBラミネーション鋼板のプレッシング均一性は,直接完成したPCB品質を決定します.電気回路の安定性と生産の一貫性
基本仕様と使用寿命
主要鋼類:日本NAS630 (好ましい),NAS301
標準厚さ:1.5mm / 1.6mm / 1.8mm / 2.0mm
使用寿命:長期にわたって再利用可能で 8-10年使用可能
使用要約:厚さが1.3mm未満のときに交換 1.3-1.6mm厚さのプレートはゼロの変形,ゼロの曲線と標準硬さを維持する必要があります
標準サイズ (L*W mm)
2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143
主要な製品メリット
| 性能項目 | 製品 の 利点 |
|---|---|
| 日本製の高級原材料 | 日本から輸入された最高級のNAS630/NAS301鋼を使用します高度な熱処理と精密磨削プロセスにより製造され,PCBの大量生産における安定かつ一貫したラミネーション性能を保証する. |
| 超低速高速戦面 | 連続した高温プレスサイクル下で最小限の変形と曲げ,完成したPCBボードの完璧な平らさを維持し,製品の出力を大幅に改善します. |
| 優れた熱性能 | 熱伝導性が最適化され,安定した熱膨張係数が特徴であり,PCBラミネーション中に均等な熱分布と均衡の取れた圧力伝達を実現します. |
| 高硬さと腐食耐性 | 優れた構造硬さと耐腐蝕性があり,長期にわたる産業用プレッシングに適応し,全体的な使用寿命を延長します. |
| 強力な機器互換性 | 工業用鋼板洗浄機と 主流のPCBホットプレス機器と完全に互換性があり 連続生産をスムーズにできます |
全性能パラメータ比較 (NAS630 / NAS301)
| テクニカル項目 | NAS630 マス・ラム・プレート | NAS630 ピン・ラム・プレート | NAS301 マス・ラム・プレート | NAS301 ピン・ラム・プレート |
|---|---|---|---|---|
| 厚さ範囲 | 10.0-2.5mm | 10.0-2.5mm | 10.0-1.8mm | 10.0-1.8mm |
| 最大幅 | ≤1300mm | ≤1300mm | ≤1060mm | ≤1060mm |
| 最大長さ | ≤2410mm | ≤2410mm | ≤3150mm | ≤3150mm |
| 厚さの許容度 | ±0.05mm | ±0.05mm | ±0.05mm | ±0.05mm |
| 表面の荒さ | Ra≤0.15μm,Rz≤1.5μm | Ra≤0.15μm,Rz≤1.5μm | Ra≤0.15μm,Rz≤1.5μm | Ra≤0.15μm,Rz≤1.5μm |
| 位置付け穴の許容度 | - そうだ | +0.1/-0mm | - そうだ | +0.1/-0mm |
| ブッシュスロット・トレランス | - そうだ | +0.05/-0mm | - そうだ | +0.05/-0mm |
| 折りたたみ程度 | ≤3mm/M | ≤3mm/M | ≤3mm/M | ≤3mm/M |
| L&W サイズ 許容量 | ±1mm | ±1mm | ±1mm | ±1mm |
| 生産力 | ≥1175 N/mm2 | ≥1175 N/mm2 | ≥1175 N/mm2 | ≥1175 N/mm2 |
| 張力強度 | ≥1400 N/mm2 | ≥1400 N/mm2 | ≥520 N/mm2 | ≥520 N/mm2 |
| 拡張性 | ≥5% | ≥5% | ≥5% | ≥5% |
| 硬さ (HRC) | 50±2 HRC | 50±2 HRC | 44±2 HRC | 44±2 HRC |
| 最大作業温度 | ≤400°C | ≤400°C | ≤400°C | ≤400°C |
| パラレリズム | ≤0.03mm | ≤0.03mm | ≤0.03mm | ≤0.03mm |
| 横向偏差 | 1mm | 1mm | 1mm | 1mm |
| 熱伝導性 @300°C | ≥25 W/MK | ≥25 W/MK | ≥18 W/MK | ≥18 W/MK |
| 平均熱膨張係数 | 10~12 ×10−6/°C | 10~12 ×10−6/°C | 15~17 ×10−6/°C | 15~17 ×10−6/°C |
