詳細情報 |
|||
| 鋼材: | ドイツまたは日本原料SUS301H | 標準厚さ (mm):: | 0.5、1.0、1.2mm |
|---|---|---|---|
| 硬度: | ≧450HRC | 厚さの耐性: | ±010 |
| 銅層ラミネートCCLラミネート鋼板/プレスプレートの正規サイズ (L * W mm):: | 1910*1270/2210*1270/2220*1270 | PCBラミネーション鋼板/プレスプレートの正規サイズ (L*W mm):: | 1500*1295/1300*800/1295*787/ 1295*1613/1295*1143/1295*787/ 1285*750/1280*1120/1280*1070/1280*970/ 12 |
| 平均熱膨張係数 (10-6/°C): | 17 | 表面仕上げ: | Ra≤0.14um/Rz≤1.50um |
| ハイライト: | ドイツ/日本 PCB プレス板硬度 450HRC、厚さ 1.0 ～ 2.0mm CCL 積層鋼板、MKSP-S301 薄型プレス板、保証付き,1.0-2.0mm thick CCL laminated steel plate,MKSP-S301 thin press plate with warranty |
||
製品の説明

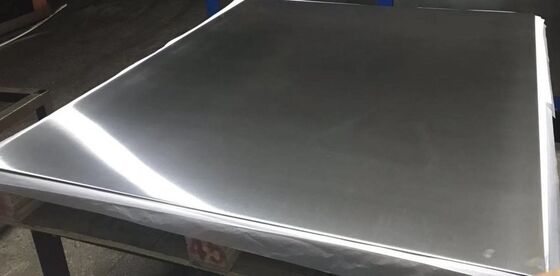

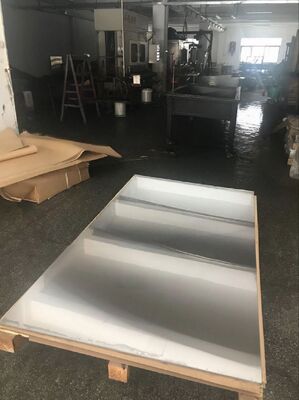

ドイツ/日本 原材料 ≥450HRC 硬さ 1.0-2.0mm 厚さ 印刷回路板 PCB/CCL 薄プレスプレート MKSP-S301
PCB/CCL Thin Press Plate MKSP-S301は,高品質の日本またはドイツの原材料鋼 (SUS301Hモデル) を使用した薄いシート厚さを備えています.信頼性の高い品質のパフォーマンスで競争力のある価格を提供.
製品仕様
| 鋼材 | SUS301H |
| 正常厚さ (mm) | 0.51 について01 について2 |
| PCBラミネーションプレートのサイズ (L*Wmm) | 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143, 1295*787, 1285*750, 1280*1120, 1280*1070, 1280*970, 1270*1118, 1270*1070, 1143*660, 673*571, 660*508, 24"*28" |
| CCLラミネーションプレートのサイズ (L*W mm) | 1910*1270, 2210*1270, 2220*1270 |
テクニカルパラメータ
- 鋼材:SUS301H
- 正常厚さ (mm): 051 について01 について2
- 硬さ: ≥450HRC
- 作業温度: ≤280°C
性能仕様
| パラメータ | マス・ラム・プレート | ピン・ラム・プレート |
|---|---|---|
| 厚さ | 1.0-2.0mm | 1.0-2.0mm |
| 幅 | ≤1300 | ≤1300 |
| 長さ | ≤2410 | ≤2410 |
| 厚さの許容度 | ±010 | ±010 |
| 表面の荒さ (mm) | Ra≤0.15 Rz≤1.5 | Ra≤0.15 Rz≤1.5 |
| 折りたたみ程度 | ≤3mm/M | ≤3mm/M |
| L/W サイズ許容量 | ±1mm | ±1mm |
| 硬さ HRC | ≥450HRC | ≥450HRC |
| 作業温度 | ≤280°C | ≤280°C |
| パラレリズム | ≤0.03 | ≤0.03 |
| 熱伝導性 | 15W/MK | 300°Cで15W/MK |
| 平均熱膨張係数 (10-6/°C) | 17 | 17 |
| 表面塗装 | Ra≤0.14um/Rz≤1.50um | Ra≤0.14um/Rz≤1.50um |
主要 な 特徴
- 信頼性の高いラミネーション性能で競争力のある価格優位性
- 優れた熱伝導性と熱膨張係数
- 銅板のしわを解決する
- 各種ラミネーション鋼板洗濯機と互換性がある
申請
薄いプレスプレートを使用することで,生産性の向上のために,ラミネート層容量が増加します.これは,ラミネーター内の層間の温度差を軽減します.暖房と冷却の効率を向上させる.
