詳細情報 |
|||
| 鋼材: | SUS630T | 標準厚さ (mm):: | 1.0、1.2、1.5、1.6、1.8、2.0mm |
|---|---|---|---|
| 厚さの耐性: | ±010 | PCBラミネーション鋼板/プレスプレートの正規サイズ (L*W mm):: | 1500*1295/1300*800/1295*787/1295*1613/1295*1143/1295*787/1285*750/1280*1120/1280*1070/1280*970/1270* |
| 銅層ラミネートCCLラミネート鋼板/プレスプレートの正規サイズ (L * W mm):: | 1910*1270/2210*1270/2220*1270 | モデル: | マスラムとピンラムプレート |
| 表面の荒さ (mm): | Ra≤0.15 Rz≤1.5 | 硬さ HRC: | 50HRC±2 |
| ハイライト: | SUS630T 鋼製PCBプレスプレート,腐食耐性のあるスチールプレート,硬化したCCLプレスプレート MKSP-S630T |
||
製品の説明

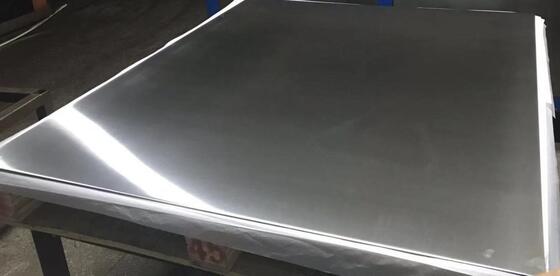

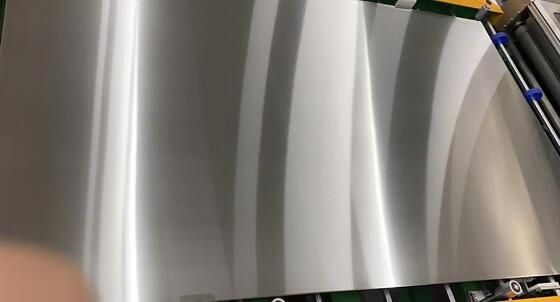

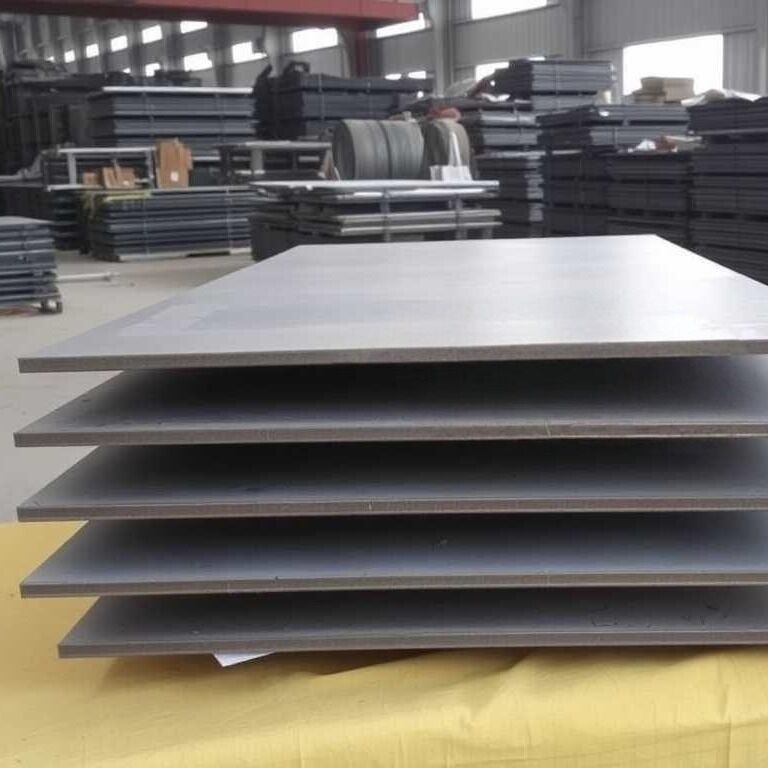

SUS630TスチールPCB/CCLプレスプレート MKSP-S630T
MKSP-S630T PCB/CCL プレス プレートは、高品質の SUS630T 鋼材を使用しており、プリント基板や銅張積層板のラミネート用途に優れた耐食性と硬度を提供します。このコスト効率の高いソリューションは、競争力のある価格設定で信頼性の高いパフォーマンスを提供します。
製品概要
当社の PCB/CCL プレス プレート ESSP-S630 は、高級 SUS630T 鋼を使用して製造されており、競争力のある価格で優れた品質信頼性を提供します。 PCBラミネーターやCCLラミネーターで信頼の実績を誇る高精度ラミネート鋼板です。
| 仕様 | 詳細 |
|---|---|
| 鋼材 | SUS630T |
| 製作可能厚み(mm) | 1.0、1.2、1.5、1.6、1.8、2.0 |
| PCB プレスプレートのサイズ (L×W mm) | 1500×1295、1300×800、1295×787、1295×1613、1295×1143、1295×787、1285×750、1280×1120、1280×1070、1280×970、1270×1118、 1270×1070、1143×660、673×571、660×508、24"×28" |
| CCLプレスプレートサイズ（L×W mm） | 1910×1270、2210×1270、2220×1270 |
主な特長
- 信頼できるラミネート性能を備えた競争力のある価格設定
- 優れた熱伝導率と熱膨張係数によりコストとエネルギーを節約
- 高い耐食性と硬度
- 各種積層鋼板洗浄機に対応
技術仕様
| パラメータ | マスラムプレート | ピンラムプレート |
|---|---|---|
| 厚さ | 1.0～2.0mm | 1.0～2.0mm |
| 幅 | ≤1300mm | ≤1300mm |
| 長さ | ≤2410mm | ≤2410mm |
| 厚さの許容差 | ±0.10mm | ±0.10mm |
| 表面粗さ | Ra≦0.15μm Rz≦1.5μm | Ra≦0.15μm Rz≦1.5μm |
| 位置決め穴公差 | -- | ±0.10mm |
| ブッシュ溝の許容差 | -- | +0.10/-0mm |
| 反りの程度 | ≤3mm/M | ≤3mm/M |
| L/W サイズ許容差 | ±1mm | ±1mm |
| 降伏強さ | ≥1175 N/mm² | ≥1175 N/mm² |
| 抗張力 | ≥1400 N/mm² | ≥1400 N/mm² |
| 拡張性 | 5%以上 | 5%以上 |
| 硬度HRC | 50HRC±2 | 50HRC±2 |
| 作業温度 | ≤400℃ | ≤400℃ |
| 平行度 | ≤0.03 | ≤0.03 |
| 対角偏差 | 1-2mm | 1-2mm |
| 熱伝導率 | 300℃で≧18W/MK | 300℃で≧18W/MK |
| 平均熱膨張係数 | 10～12×10⁻⁶/℃ | 10～12×10⁻⁶/℃ |
アプリケーション
この製品は、PCB 積層鋼板、PCB プレス鋼板、PCB パーティション鋼板、PCB 鋼プレス板、PCB 鏡面鋼板、または PCB プレス鋼板とも呼ばれます。
