詳細情報 |
|||
| 主な鋼種: | 日本の NAS630 (推奨)、NAS301 | 従来の厚さ: | 1.5mm / 1.6mm / 1.8mm / 2.0mm |
|---|---|---|---|
| 寿命: | 8 ～ 10 年間の長期再利用サービス | 標準サイズ (L*W mm): | 2220*1270、2210*1270、1910*1270、1500*1295、1300*800、1295*787など |
| 製品名: | CCLラミネート鋼板 | 厚み範囲: | 1.0～2.5mm |
| ハイライト: | 日本製 高精度NAS合金鋼板,熱圧用CCLラミネーション鋼板,銅で覆われたラミネート鋼板 |
||
製品の説明

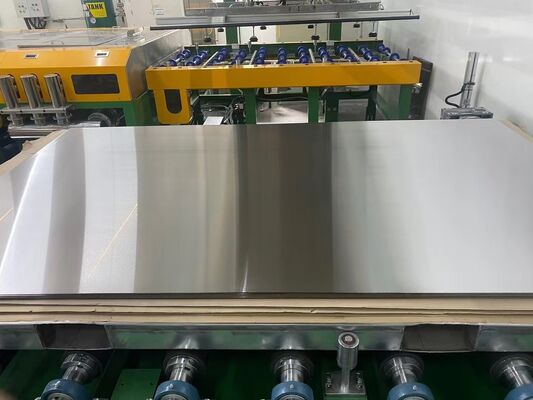

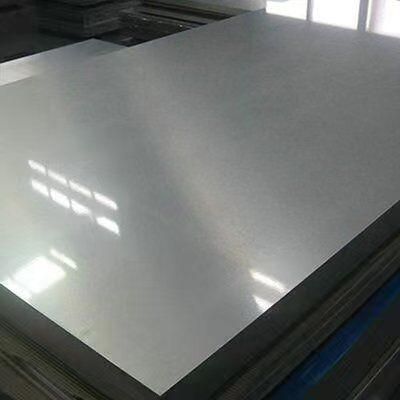

CCLラミネーション鋼板 - 日本の高精度NAS合金鋼
プレミアム・ラミネーション鋼板は,特に銅層ラミネート (CCL) の熱圧生産のために設計されており,卓越した精度と耐久性があります.
製品概要
MKSP-CCL-400は,銅層ラミネート (CCL) の熱圧生産専用に設計された成熟した高精度ラミネーション鋼板である.CCLとPCBラミネーション補助材料に長年の専門性を持つプレミアムグレードのラミネーション鋼板を供給し,大型のCCL板の厳格な高温プレス要求を満たしています.
このシリーズは,主にNAS630とNAS301の高膨張系数による降水硬化鋼を日本から輸入したNAS金属原料を採用している.先進的な熱処理と精密磨削技術によってサポートされています鋼板は超高硬さ,超低表面荒さ,優れた熱伝導性を備えています
BURKLE,LAUFFER,CEDAL,HELD,DATIAN,WEIDIとDIPUERを含む主流のCCLラミネーターと普遍的に互換性があります.隔壁板と鏡鋼板高品質のCCL製造のためのコア精密補助材料です.
コッパー クレイドラミネート (CCL) とは
コッパークラッドラミネート (CCL) は,高温熱圧で単面または双面の銅製紙を覆った樹脂浸透された電子繊維ガラス布で作られた複合基質である.すべてのPCB製品の原材料として, 完成した印刷回路板の回路信号伝送速度,隔熱性能,処理安定性および長期的信頼性を決定します.
基本仕様と使用寿命
- 主要鋼類:日本NAS630 (好ましい),NAS301
- 標準厚さ:1.5mm / 1.6mm / 1.8mm / 2.0mm
- 使用寿命:長期にわたって再利用可能で 8-10年使用可能
- 使用要約:厚さが1.3mm未満のときに交換 1.3-1.6mm厚さのプレートはゼロの変形,ゼロの曲線と標準硬さを維持する必要があります
標準サイズ (L*W mm)
2220*1270, 2210*1270, 1910*1270, 1500*1295, 1300*800, 1295*787, 1295*1613, 1295*1143
主要な製品メリット
| 性能項目 | 製品 の 利点 |
|---|---|
| 高級原材料 | 高級な日本のNAS630/NAS301鋼原料を採用し,成熟した熱処理と精密磨削工芸により安定したラミネーション性能 |
| 超低変形 | 連続した高温プレスで最小の曲面,平らで均質なCCLボード表面を確保 |
| 優れた熱性能 | 適正な熱伝導性と安定した熱膨張係数,ラミネーション中に一貫した熱伝送を実現 |
| 高耐久性 と 硬さ | 耐腐食性も高い構造硬さも高いため,長サイクル産業生産を支える |
| 強い 互換性 | 工業用鋼板洗浄機と主流のCCLホットプレス機器のあらゆるタイプに完全に適応可能 |
全性能パラメータ比較
| テクニカル項目 | NAS630 マス・ラム・プレート | NAS630 ピン・ラム・プレート | NAS301 マス・ラム・プレート | NAS301 ピン・ラム・プレート |
|---|---|---|---|---|
| 厚さ範囲 | 10.0-2.5mm | 10.0-2.5mm | 10.0-1.8mm | 10.0-1.8mm |
| 最大幅 | ≤1300mm | ≤1300mm | ≤1060mm | ≤1060mm |
| 最大長さ | ≤2410mm | ≤2410mm | ≤3150mm | ≤3150mm |
| 厚さの許容度 | ±0.05mm | ±0.05mm | ±0.05mm | ±0.05mm |
| 表面の荒さ | Ra≤0.15μm,Rz≤1.5μm | Ra≤0.15μm,Rz≤1.5μm | Ra≤0.15μm,Rz≤1.5μm | Ra≤0.15μm,Rz≤1.5μm |
| 位置付け穴の許容度 | - そうだ | +0.1/-0mm | - そうだ | +0.1/-0mm |
| ブッシュスロット・トレランス | - そうだ | +0.05/-0mm | - そうだ | +0.05/-0mm |
| 折りたたみ程度 | ≤3mm/M | ≤3mm/M | ≤3mm/M | ≤3mm/M |
| L&W サイズ 許容量 | ±1mm | ±1mm | ±1mm | ±1mm |
| 生産力 | ≥1175 N/mm2 | ≥1175 N/mm2 | ≥1175 N/mm2 | ≥1175 N/mm2 |
| 張力強度 | ≥1400 N/mm2 | ≥1400 N/mm2 | ≥520 N/mm2 | ≥520 N/mm2 |
| 拡張性 | ≥5% | ≥5% | ≥5% | ≥5% |
| 硬さ (HRC) | 50±2 HRC | 50±2 HRC | 44±2 HRC | 44±2 HRC |
| 最大作業温度 | ≤400°C | ≤400°C | ≤400°C | ≤400°C |
| パラレリズム | ≤0.03mm | ≤0.03mm | ≤0.03mm | ≤0.03mm |
| 横向偏差 | 1mm | 1mm | 1mm | 1mm |
| 熱伝導性 @300°C | ≥25 W/MK | ≥25 W/MK | ≥18 W/MK | ≥18 W/MK |
| 平均熱膨張係数 | 10~12 ×10−6/°C | 10~12 ×10−6/°C | 15~17 ×10−6/°C | 15~17 ×10−6/°C |
