詳細情報 |
|||
| 再使用可能な時: | 300 ～ 500 回のラミネートとプレスの繰り返しサイクル | 特徴: | ≤280℃で長期安定動作 |
|---|---|---|---|
| パフォーマンス: | 圧縮係数と膨張係数 | 物理的特性: | 高い平面度、耐摩耗性、耐引裂性、安定した厚み変化率 |
| 厚さの耐性: | ±0.3mm | 吸水性: | 3%～8% |
| ハイライト: | 硬いPCBラミネートパッド,高温耐性のあるラミネーションバッファパッド,再利用可能なPCBホットプレスクッション |
||
製品の説明

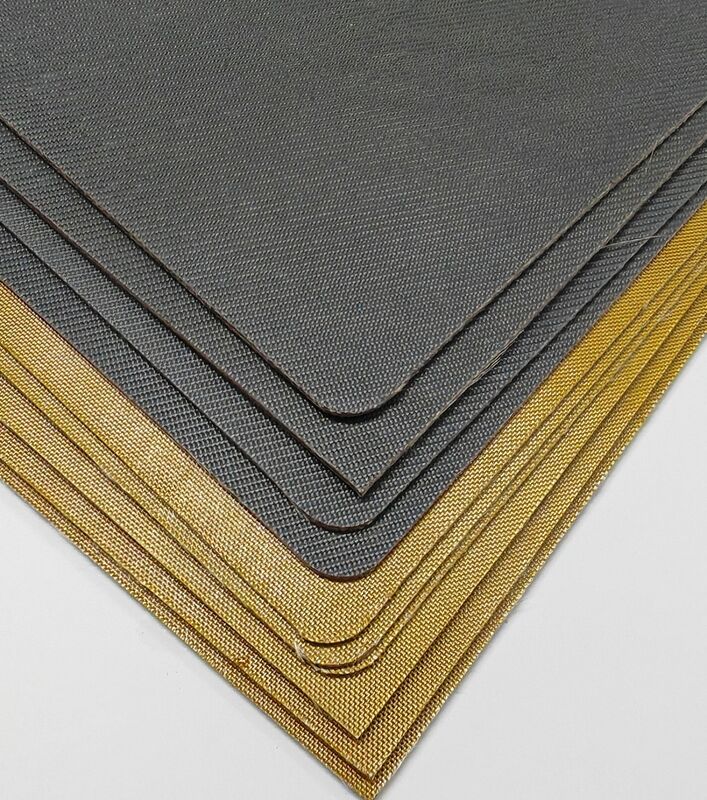

リジッドPCBホットプレスクッション積層パッド
リジッド PCB ホットラミネートプロセス用に設計された高性能赤色リジッドバッファパッドで、高温耐性と再利用性が特徴です。
製品概要
MKCP-PCB-G2 リジッド PCB クッション パッドは、従来のホットプレス クラフト紙を置き換えるように設計されており、優れた寸法安定性、均一な熱伝導、一貫したクッション効果を実現します。この再利用可能なパッドは手動および自動の両方の PCB ラミネート生産ラインに適しており、総合的な材料コストを 20% 以上削減しながら、PCB ラミネートの歩留まりと生産効率を大幅に向上させます。
アプリケーション仕様
- 上下クッションパッド:ラミネートスタックの最外層の厚さは 4.0 ～ 6.5 mm
- 中間層クッションパッド：1.5～2.0mmの厚さでPCB層間の均一な中間緩衝を実現
主な機能と利点
- 300～500回のラミネートサイクルを繰り返して大幅な生産コスト削減を実現
- クラフト紙に比べて平面性、耐摩耗性、寸法安定性に優れています。
- 炭化や脆化のない280℃までの高温耐性
- 緩衝効果と熱伝導性に優れ、圧縮・膨張係数が安定
- 難燃性、無毒、無臭、防塵、良好な通気性

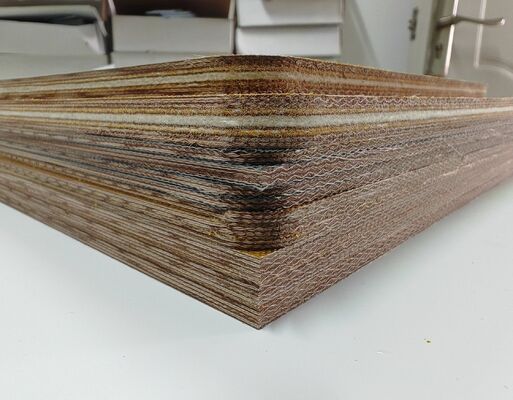

製品構造
多層構造には、ナノ高温耐性コーティング、グラスファイバークロス、高分子量ポリマー、引張引裂き層、ポリマー凝集体、および保護コーティングを施した追加のグラスファイバークロスが含まれます。
性能仕様
| コアアイテム | 製品の性能と特長 |
|---|---|
| 再利用可能時間 | 300～500回の繰り返しラミネートとプレスサイクル、超低消費コスト |
| 高温耐性 | ≤280℃で長期安定動作、炭化や脆化なし |
| バッファリングと熱パフォーマンス | 優れたクッション性と熱伝導性、安定した圧縮膨張率 |
| 物理的特性 | 高い平面度、耐摩耗性、耐引裂性、安定した厚み変化率 |
| 安全性と環境保護 | 難燃性、無毒、無臭、無塵、通気性 |
| コストメリット | 単一のパッドが複数のクラフト紙層を置き換え、生産コストを 20% 以上節約 |
技術的パラメータ
- 耐用年数: 300-500 サイクル
- 高温耐性: ≤280℃
- 厚さ：4mm～6.5mm（上下パッド）/1.5～2.0mm（中間層パッド）
- 厚さ公差：±0.3mm
- 標準サイズ：1500×1300mm、1300×780mm、1170×690mm、各種インチ寸法
- サイズ公差：±2mm
- 引張強さ：≧25MPa
- 緩衝液標準: ≥ 12%
- 吸水率: < 8% (3-8%)
MKCP-PCB-G2 クッションパッドは、従来のホットプレスクラフト紙と比較して、より安定したラミネート品質、より低い交換頻度、より高い生産効率を実現し、標準化された高精度のリジッド PCB ラミネート生産に不可欠です。
