詳細情報 |
|||
| 寿命: | 100〜200回 | 高温耐性性能: | ≤260℃ |
|---|---|---|---|
| 厚さ: | 1.5-2.0ミリ | 抗張力：: | ≥ 25 MPa |
| バッファー標準: | ≥ 12% | 水吸収基準: | < 8% (3~8%) |
| 厚さの耐性: | ±0.3mm | サイズ許容量 (長さまたは幅):: | 公差±2mmのカスタマイズされたサイズ。 |
| ハイライト: | 保証付きFPC PCBクッションパッド、厚さ1.5-2.0mmのラミネートパッド、フレキシブルプリント基板クッション,1.5-2.0mm thick laminated pad,Flexible printed circuit board cushion |
||
製品の説明

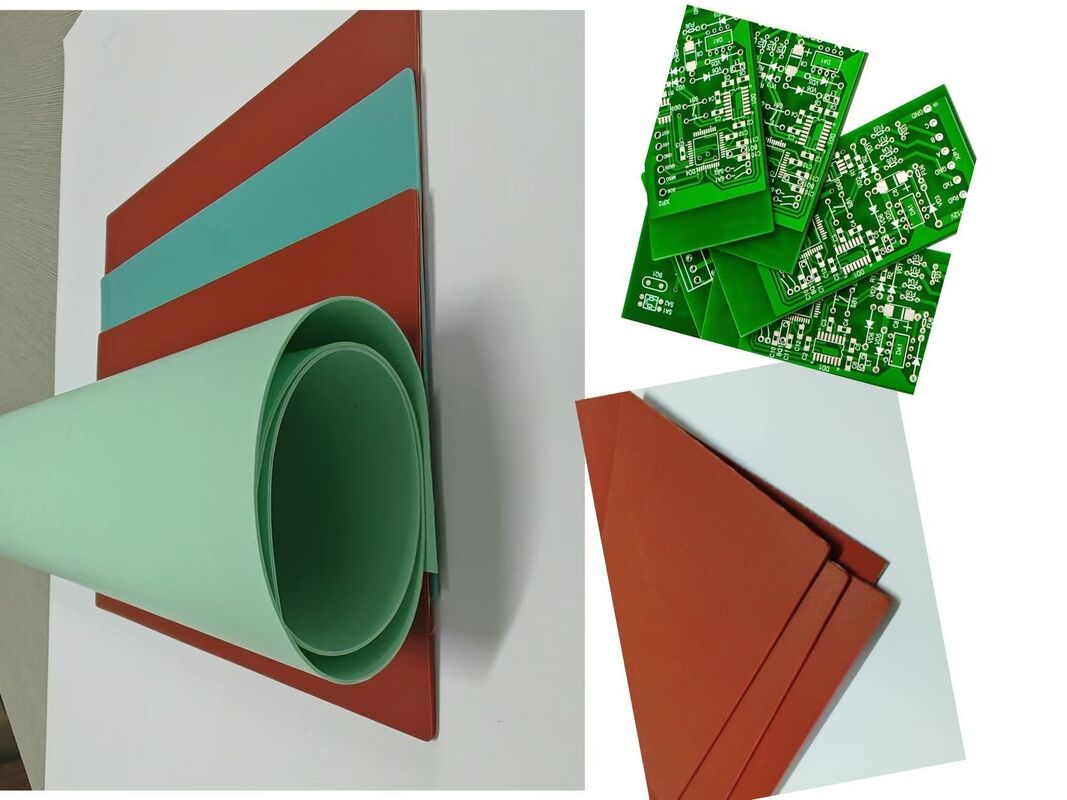

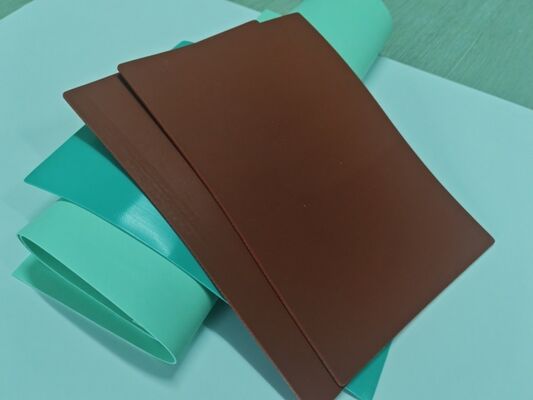

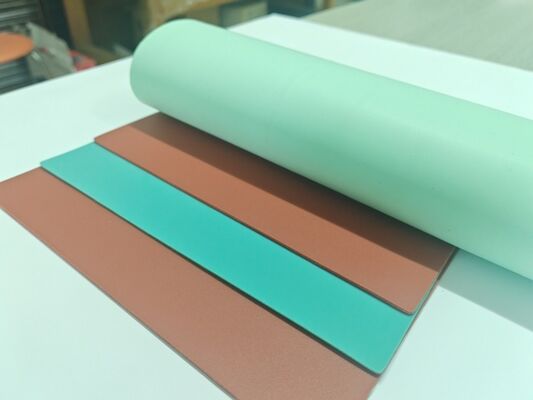

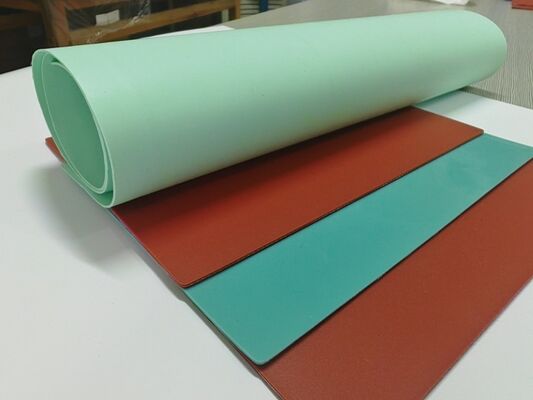

MKCP-FPC-G3 FPCクッションパッド
100-200回の耐用年数1.5-2.0mm厚のFPC PCB（フレキシブルプリント基板）クッションパッド
製品概要
FPC (フレキシブルプリント回路) クッションパッドは、フレキシブル PCB ラミネートプロセス用に設計された特殊な緩衝材です。これらの高性能パッドは、最新の電子製造用途に優れた柔軟性、耐久性、耐熱性を提供します。
| 仕様 | 価値 |
|---|---|
| 耐用年数 | 100～200回 |
| 高温耐性 | ≤260℃ |
| 厚さ | 1.5～2.0mm |
| 厚さの許容差 | ±0.3mm |
| サイズ許容差（長さまたは幅） | ±2mm |
| 抗張力 | 25MPa以上 |
| 緩衝液標準液 | 12%以上 |
| 吸水率の基準 | < 8% (3-8%) |
主な特長
- 100 ～ 200 回のラミネートサイクルで耐用年数が延長され、生産コストが大幅に削減されます。
- 従来のクラフト紙に比べ、平面性、耐摩耗性、寸法安定性に優れています。
- 炭化や脆化がなく、260℃までの優れた高温耐性
- 安定した圧縮係数と膨張係数による最適な緩衝効果と熱伝導率
- 難燃性、無毒、無臭、無塵、通気性に優れています。
- 優れた耐引裂性により自動化操作で信頼性の高いパフォーマンスを実現
製品構造
FPC クッション パッドは、複数枚のホット プレス クラフト紙を 1 枚の再利用可能なパッドに置き換え、生産材料コストを少なくとも 20% 節約します。多層構造には次のものが含まれます。
- シラスティック層
- 高弾性繊維
- 高分子量ポリマー
- 引張引裂き層
技術仕様
- 耐用年数: 100-200 サイクル
- 高温耐性: ≤260℃
- 厚さ: 1.5-2.0mm
- 厚さ公差：±0.3mm
- サイズ公差（長さまたは幅）：±2mm
- 引張強さ：≧25MPa
- 緩衝液標準: ≥ 12%
- 吸水率標準: < 8% (3-8%)
アプリケーション
フレキシブル PCB 製造時のホット ラミネート緩衝用に特別に開発された MKCP-FPC-G3 クッション パッドは、包括的なラミネート パフォーマンスとより高い安定性を実現します。フレキシブル PCB およびフレキシブル リジッド PCB 積層プロセスの歩留まりと効率が大幅に向上します。
