製品の説明

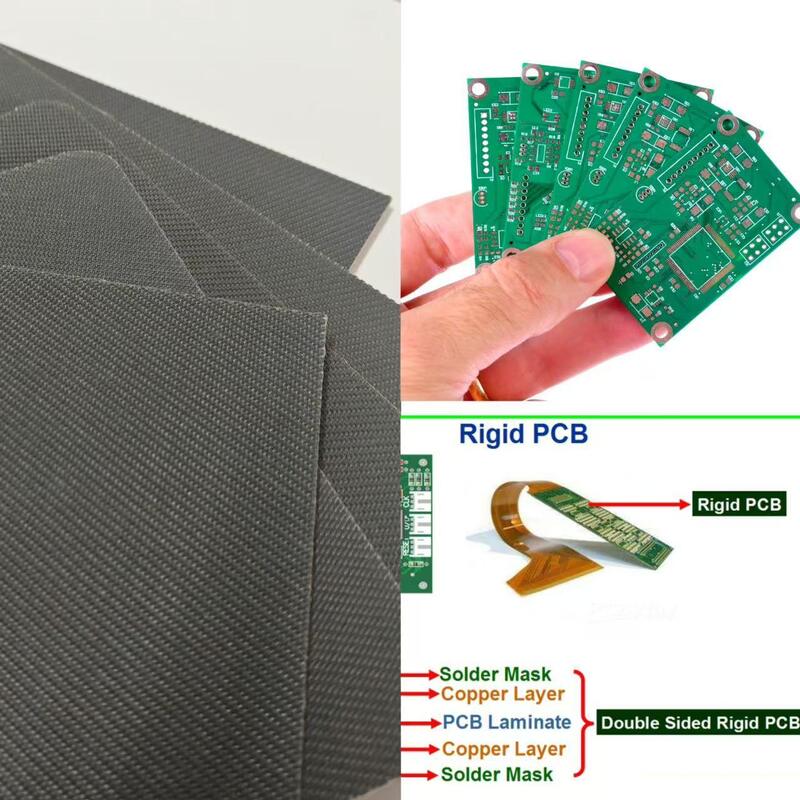

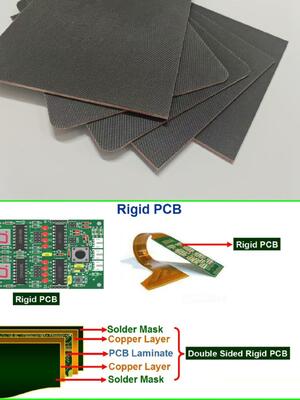

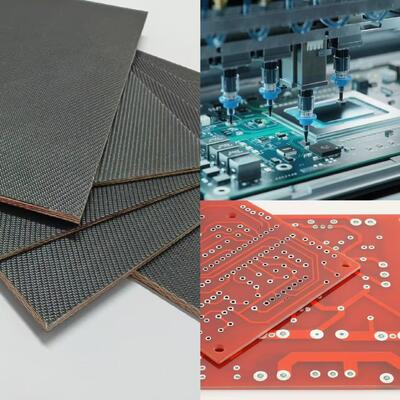

バッファーと水吸収標準硬式印刷回路板PCB クッションパッド MKCP-PCB-G2
硬いPCBクッションパッドは,硬い印刷回路板の製造中にホットラミネーションバッファリングのために特別に設計されています.この赤い硬いクッションプレスパッドは,熱圧クラフト紙を効果的に置き換えます.硬いPCBの製造における寸法安全性と安定性を著しく向上させる卓越したラミネート性能と高い安定性があり,PCBの生産プロセスでの出力と効率を大幅に向上させます.
製品の特徴
- 300~500回ラミネーションサイクルで再利用可能で,PCBの生産コストを大幅に削減
- ホットプレスクラフト紙と比較して,平坦性,耐磨性,サイズ増加比率,厚さ変化において優れた性能
- 優れた高温耐性があり,炭化や脆さなしに最大280°Cで継続的に動作する.
- 優れたバッファ効果と安定した圧縮増加と膨張係数を持つ熱伝導性
- 炎阻害性,無毒性,無臭性,塵無害性,発泡無害性のある優れた破裂耐性
- 最高性能のための優れた透気性
製品構造
硬いPCBクッションパッドは,ラミネーションスタック内の位置に基づいて2つの構成で利用できます.上と下のクッションパッドは,PCBラミネーションシートパッケージの端に配置されています.中層クッションパッドは,PCB層間の間で使用される.中層クッションパッドは,通常1,5-2,0mmの厚さで,上部と下部のパッドは4,0mmから6,5mmの厚さで異なります.
このクッションパッド (プレスパッド,クッションマット,バッファパッドとしても知られています)中層の物理的なバッファリング操作や複数のシート交換を必要とする手動操作に最適です熱圧クラフト紙の複数のシートを単一のパッドで置き換えて,生産材料コストを少なくとも20%削減する.
層組成
- ナノ高温耐性コーティング
- ガラス繊維の布
- 高分子量ポリマー
- 引き裂き層
- ポリマー・アグリゲート
- ガラス繊維の布
- ナノ高温耐性コーティング
テクニカルパラメータ
| パラメータ | 仕様 |
|---|---|
| 奉仕 生活 | 300~500サイクル |
| 高温耐性 | ≤280°C |
| 厚さ (上部/下部パッド) | 4mmから6.5mm |
| 厚さ (中層パッド) | 1.5-2.0mm |
| 厚さの許容度 | ±0.3mm |
| 標準サイズ (L*W) | 1500*1300mm, 1300*780mm, 1170*690mm, 1160*665mm, 1180*660mm, 1295*788mm, 27.5"*24", 45"*51", 59"*51" |
| サイズ 許容 | ±2mm |
| 張力強度 | ≥ 25 MPa |
| バッファー標準 | ≥12% |
| 水吸収基準 | < 8% (3~8%) |
申請
またPCBラミネーションクッションプレスパッド,PCBクッションマット,PCBバッファパッド,またはPCBホットプレスパッドとしても知られていますこの製品は,PCB印刷回路板のラミネーションプロセスを完了するための必須のマッサージおよびバッファリング材料として使用されます.高品質のPCB製造を効率化して材料コストを削減する上で重要な要素です
